环卫洒水车

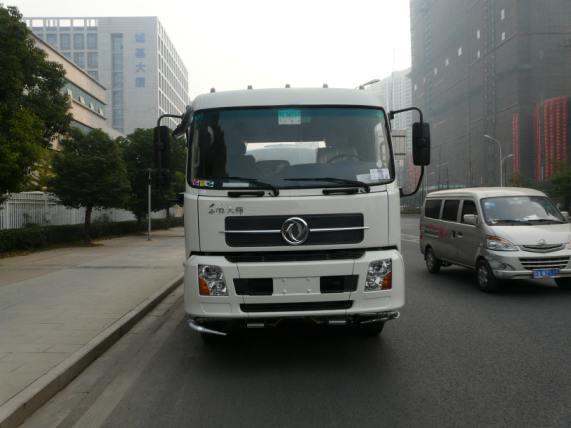

5160GSSE5型洒水车

1．主要技术参数

2.主要功能

   （1）对路面进行冲洗、洒水；

   （2）对树木园林进行喷洗、浇灌养护；

（3）作移动泵站；

（4）运输功能；

（5）应急消防；

（6）选装喷雾系统还有喷雾降尘，净化空气的作用；

（7）冲洗马路牙；

（8）冲洗隔离桩功能。

3.主要结构

3.1底盘及底盘改装

   5160GSSE5型洒水车采用东风DFL1160BX1V底盘，具有功率大、超载性能好能优点。

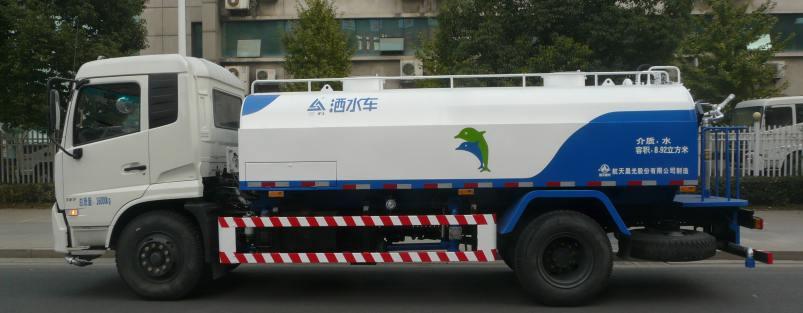

3.2水罐总成

水罐总成是洒水车外形的主要部分，由水罐、人孔及人孔盖、胶管筒(箱)、液位计等部件组成。

水罐为钢制焊接容器，一般用碳素钢板或不锈钢板制成。5160GSSE5型洒水车水罐筒体部分采用4mm Q235-A碳素钢板焊接而成，封头采用4mm Q235-A碳素钢板压制而成，罐体横截面为矩形。水罐内部设有横向防浪板，以减小罐内液体对罐体的冲击。罐体底部出水口处设有防涡流悬架，防止水流流出时形成涡流，保证水流流量。水罐顶部有围栏和人孔，便于对罐体内部进行清洗和维修。另外，罐体还设置有液位计和溢流管，液位计可方便观察罐内注入液面高度，溢流管的设置是为了防止漫罐，提醒操作人员停止加注，保证安全操作性。

3.3水泵

本产品配置的65QZF50-110N水泵为洒水车专用汽车水泵，是杭州威龙泵业有限公司生产的，是专业生产水泵的厂商，产品性能、质量和使用寿命优异，受到了用户的广泛认可，在国内享有较高知名度和美誉度。水泵主要技术参数如下：

3.4阀门

5160GSSE5型洒水车配有由国内专业生产油罐车、水车管路附件的常州凯通液流器材厂生产的球阀，采用气动控制，操作方便、性能可靠。

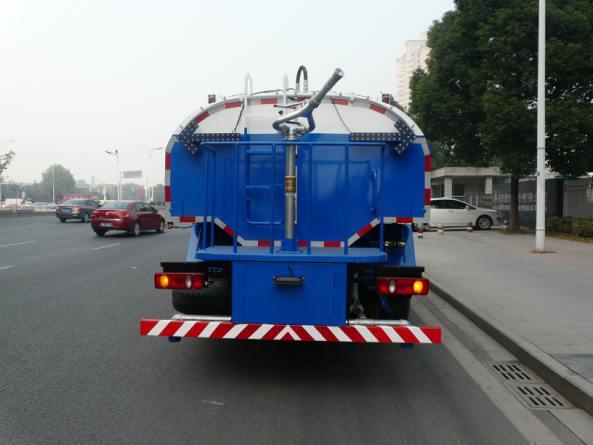

3.5冲水头、洒水头、高喷枪

本产品配备的冲水头为三弯万向鸭嘴式冲水头，可调节至任意方向，使用

方便，外表面采用镀锌处理。洒水头可在水平面360°内任意调节方向。高喷枪采用国内洒水车通用的GPYL型高喷枪，具有射程远、调节方便等特点。

3.6 管路

本车管路主要采用国标20号无缝焊接碳钢管，跟市场上普通洒水车采用的镀锌管相比，具有强度高、焊接性能优越、耐腐蚀，并且在低温条件下不会被冻裂的优点。另外，本洒水车在管路中设置了过滤网，过滤网设置在进泵前的管路中，过滤掉罐内水流中的杂物，防止水泵堵塞。在管路的最低处设有放水接头，在冬季时，便于把管路中的水放干净，防止冬季管路中的水冻结堵塞管路。
